처음에 필카 사용하다가 300D 출시되고 디지털로 전환하면서

그 당시 나름 좋다고 표준줌 탐론 사진에 입문하고 멀정하던 탐론(Tarmon) SP AF 28-75 f2.8 XR Di LD 를 구입했습니다.

필카와 같이 써야했기 때문에 300d 지만 플프용 탐론을 구입했죠.

잘 사용했었는데 요즘은 별로 사용 안 했는데 얼마 전 바디를 새로 하나 들여 테스트하다 보니 갑자기 err99가 뜹니다.

증상은 줌을 당겼을때는(광각영역) 정상적으로 작동하는데 망원 쪽으로 밀면 에러가 뜹니다.

인터넷 검색해보니 조리개 연결 케이블이 끊어져서 나타나는 증상이라고

탐론 정품을 구입했는데 시리얼 부분이 떨어져 수리 받기도 애매하고

인터넷 보니 수리비용이 7~8만원 정도 나온다고 하기도 하고

요즘 중고가격이 10만원 조금 넘는 거 그냥 사는 게 나을 거 같은 느낌도 들고...

혹시 유튜브에 고치는 방법이 있나 검색해보니 조리개 뭉치를 통째로 교환하는 영상이 올라온 게 있네요.

조리개 뭉치를 구할 수 있을가 검색해봤는데 조리개 뭉치는 현실적으로 구하기 불가능한데

대신 조리개 연결 케이블을 알리에서 구할 수 있더군요.

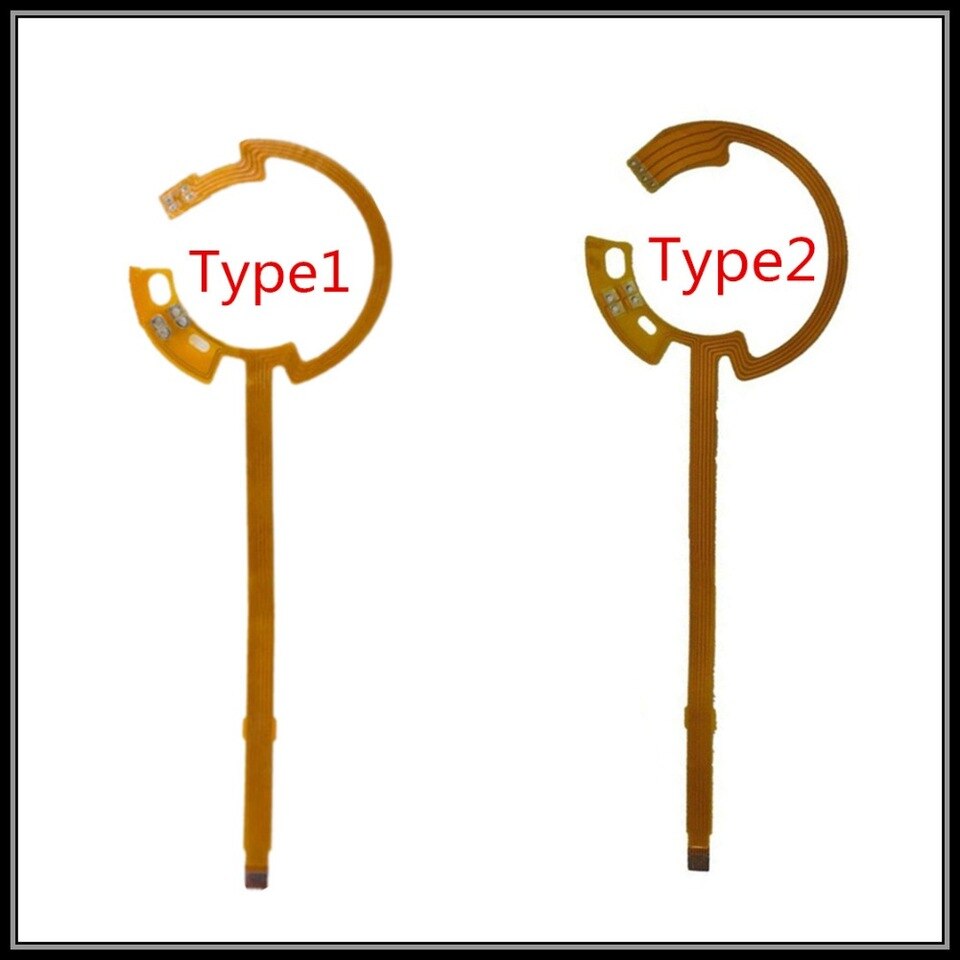

근데 두 가지 모델이 있네요.

type1 과  type2



일단 모델을 알아야하니 분해작업에 들어갑니다.

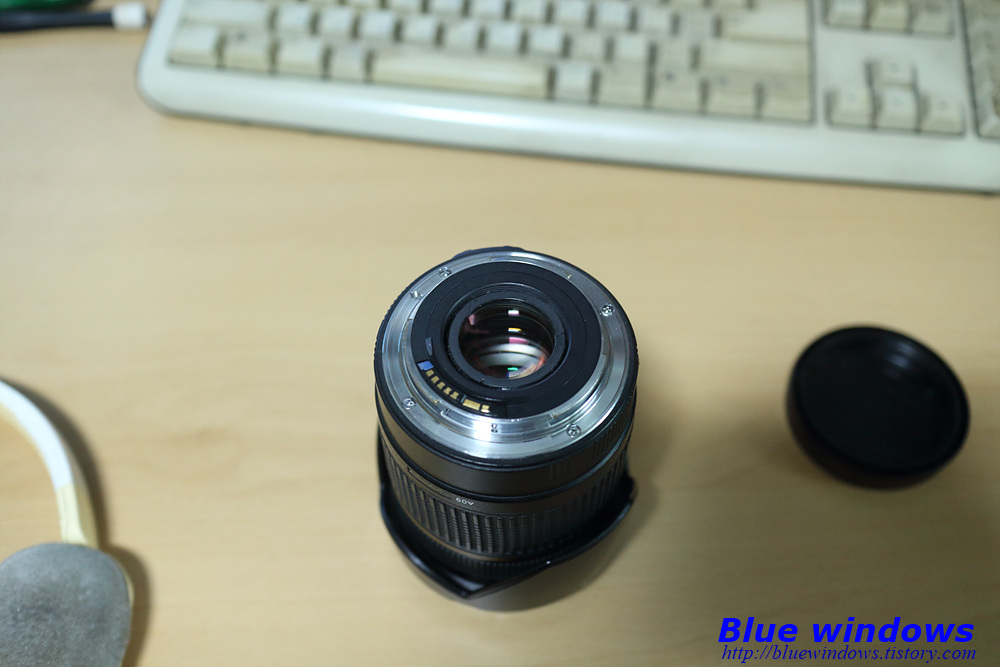

일단 위에 검은 뚜껑을 제거하니다.

그리고 보이는 나사를 모두 제거합니다.

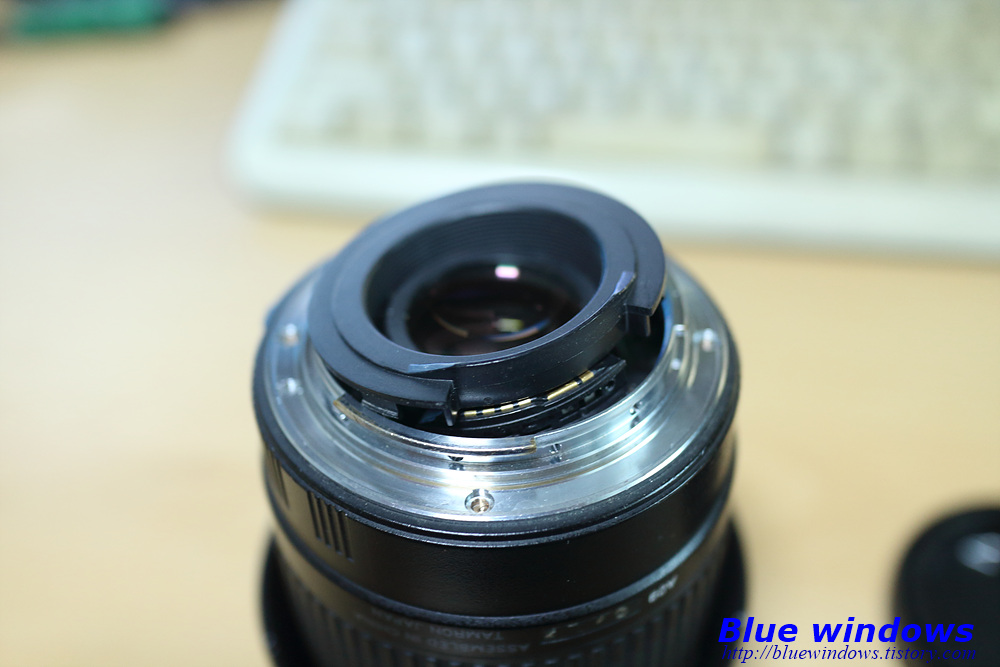

검은 뚜겅을 제거하면 안에 기판이 보입니다.

금속 마운트를 제거하면 PCB 가 보이는데 여기 나사 두 개가 있는데 나사를 제거하고 플랙서블 케이블을 제거합니다.

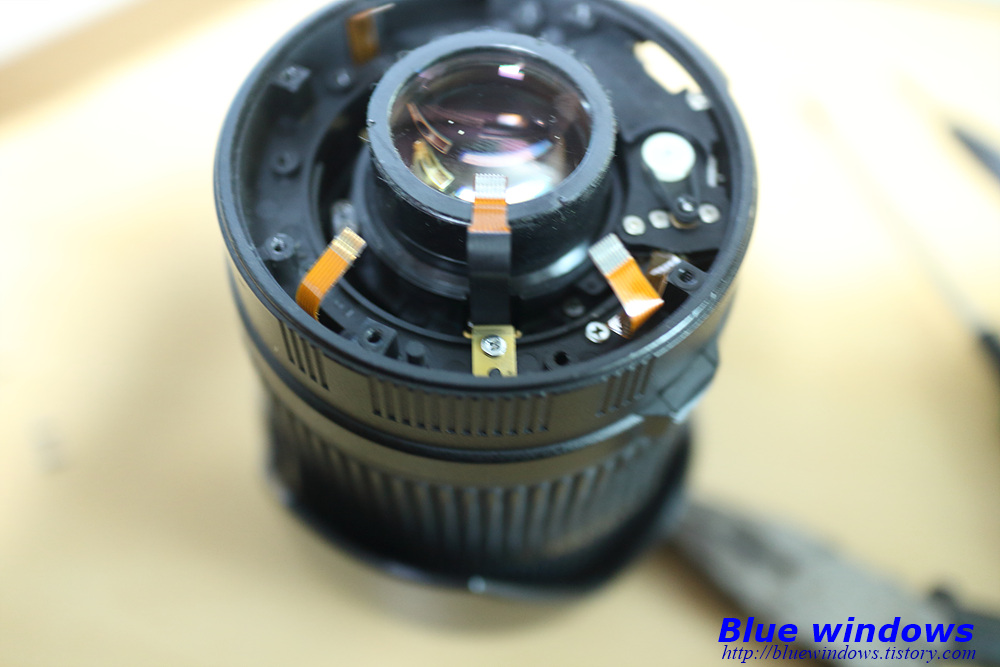

PCB를 제거하면 아래 같이 되는데 가장 바닥 쪽에 4개의 나사를 제거합니다.

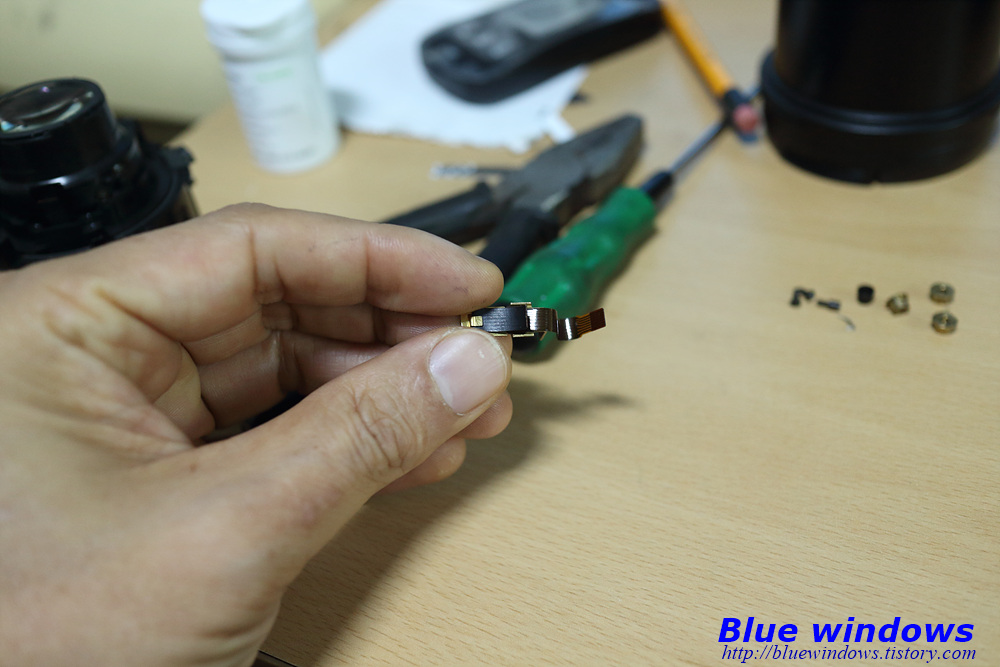

그리고 사진상에 보면 플랙서플 케이블 사이에 나사 두 개로 고정된 T자 형대의 금속 있는데

이건 아래 조리개랑 연결되어 있습니다.

조심해서 이 놈도 제거합니다.

사진에 보면 노란색 금속과 금속에 연결된 케이블이 보이는데 이게 조리개랑 연결되는 케이블입니다.

금속을 고정하고 있는 나사 1개를 풀어줍니다.

그러면 이 부분도 제거가 가능합니다.

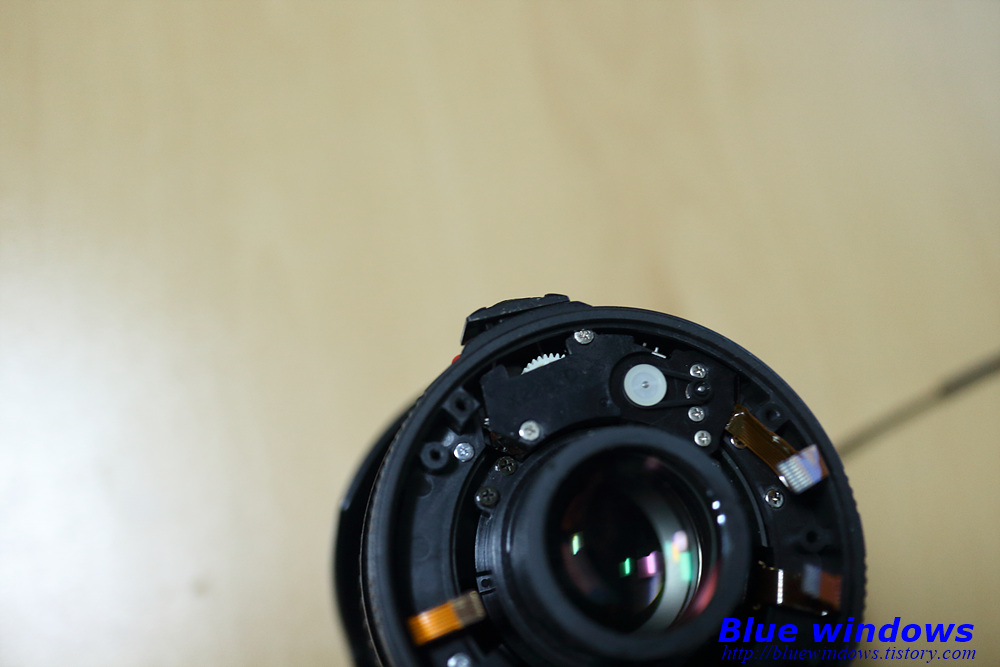

사진에 아래쪽에 보면 나사 뭉치가 보이는데 이게 오포토커싱 기어입니다.

나사 두개를 풀어 이 기어 유닛을 제거합니다.

아래쪽에 케이블과 연결된 노란색 금속에서 케이블을 분리합니다.

노란색 금속과 케이블은 양면 케이브 같은 걸로 고정되어 있습니다.

그리고 살살 돌려보면 사진 아래부분에 보이는 알루미늄 판이 나옵니다.

이거 나사 1개를 제거하고 빼냅니다.

그다음 줌링을 감싼 고무를 벗깁니다.

작은 1자 드라이버 같은걸 넣어서 살살 돌려 주면 됩니다.

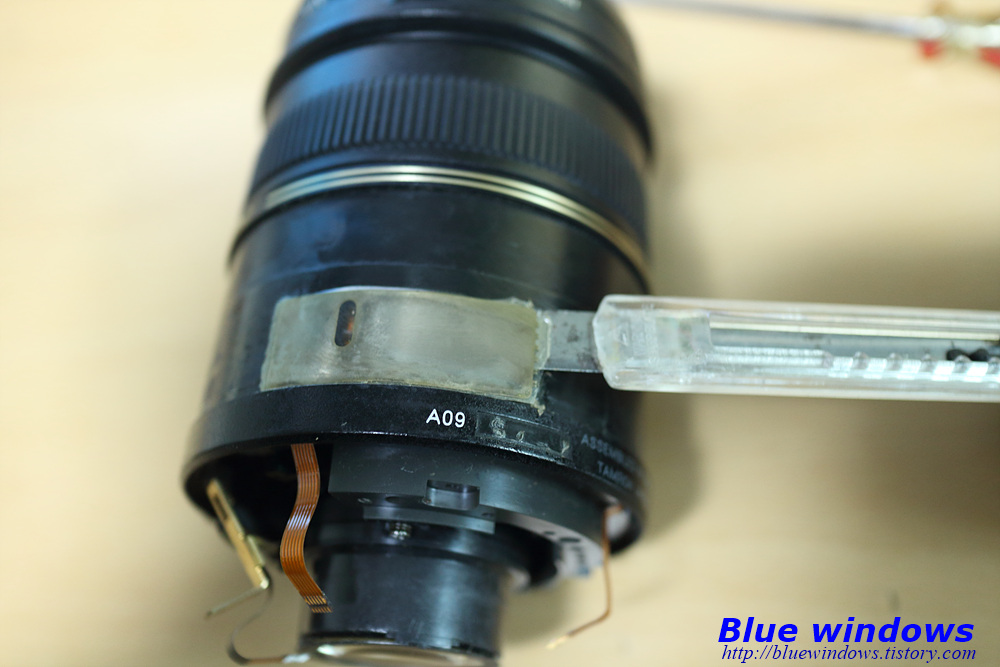

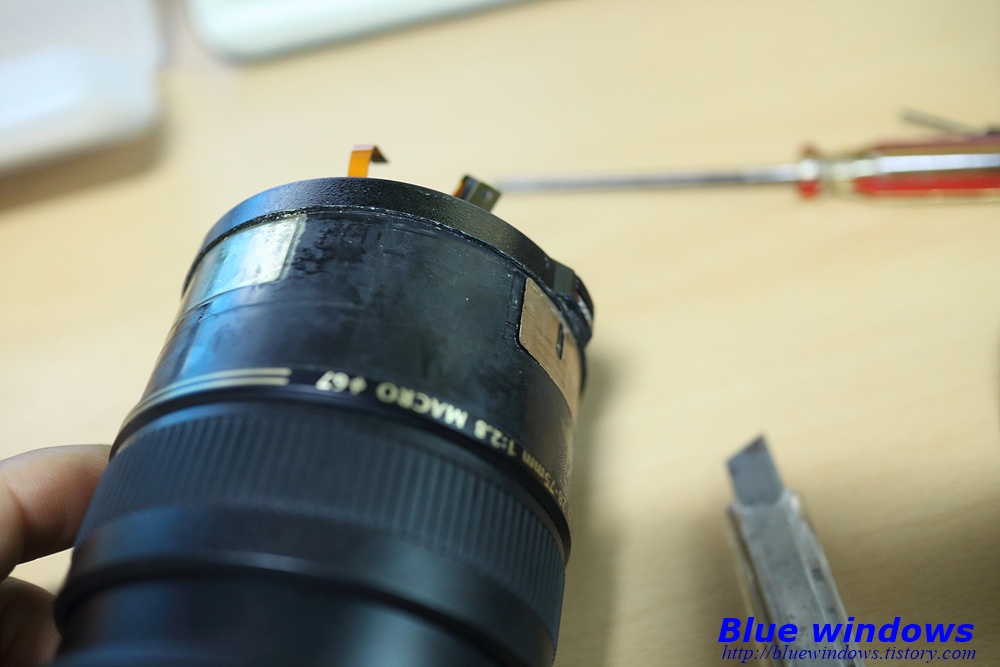

고무링을 제거하고 나면 두개의 금속판이 나오는데 테이프와 양면테이프로 고정돼 있으니

칼 같은걸 이용해 조심해서 벗겨냅니다.

특히 하나는 전극과 연결되는 정밀한 핀들이 있어 조심하셔야 합니다.

안전하게 작업하실려면 지금 보이는 전극도 제거하는 게 좋은데 저는 저 전극은 있는 상태에서 하우징을 제거했습니다.

하우징 제거시 잘 못하면 저 핀들이 휠 수 있으니 조심해서 하우징을 제거합니다.

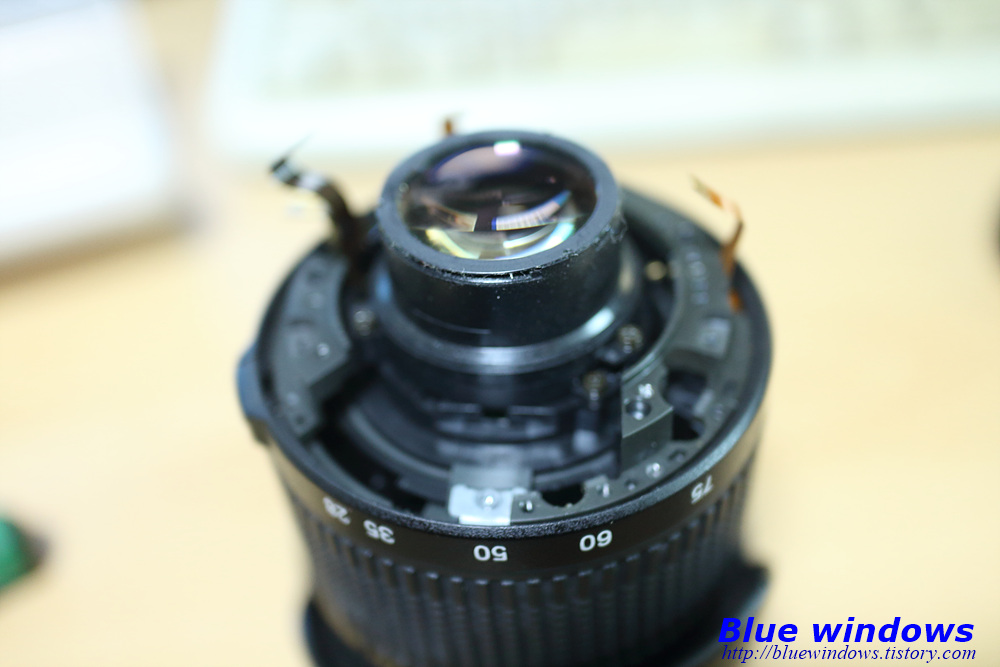

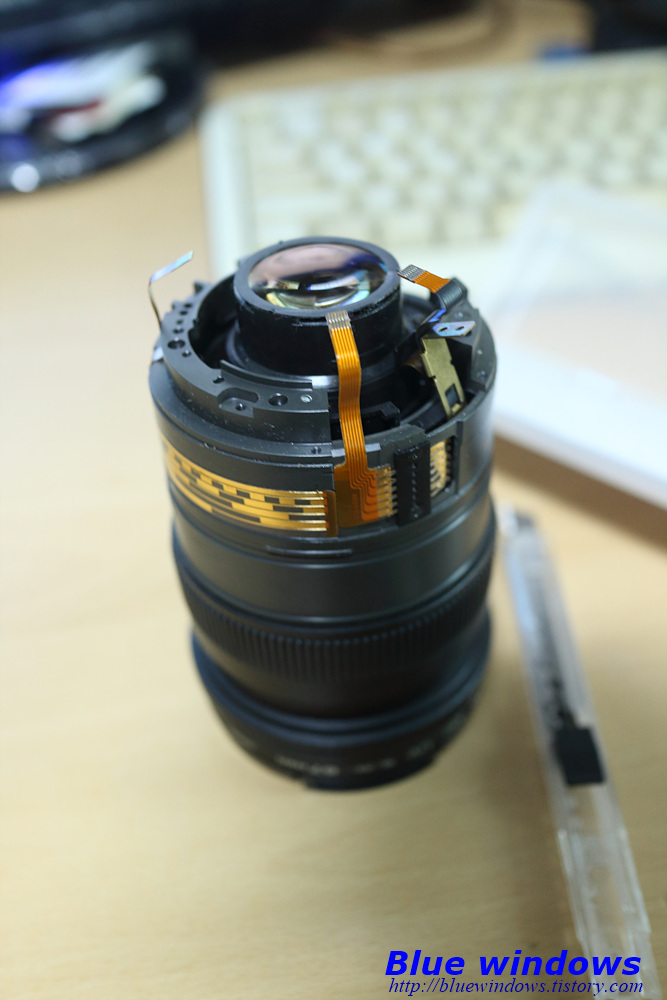

하우징을 제거하고 나면 안쪽에 줌 영역을 판별하는 전극과 접촉 핀이 있습니다.

황금색 금속 연결부에 검은색 접촉핀이 있는데 나사 두 개로 고정되어 있는데 이 나사를 제거하고

접촉 핀도 분리합니다.

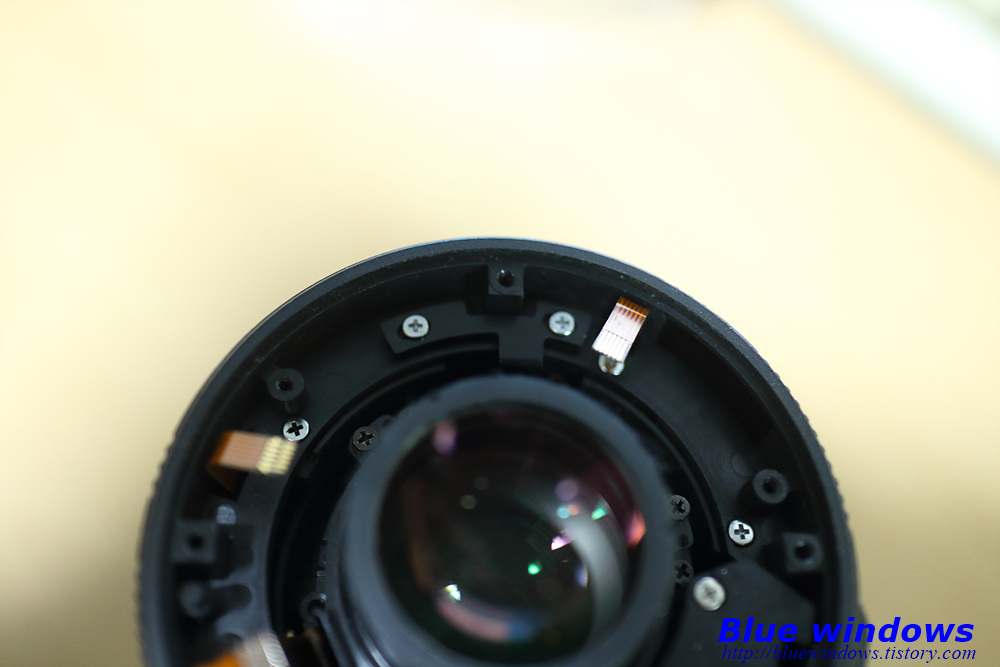

위쪽에 보면 안쪽으로 들어간 구멍 안에 나사가 4개 있는데 이 나사들을 제거하고

측면에 보면 나사가 하나 있는데 이것까지 제거하면 경통을 제거할 수 있습니다.

사진 좌측을 자세히 보시면 금속판에서 경통 안쪽으로 들어가는 플렉스 케이블이 보이는데

줌을 움직면 저 부분이 더 휘게 되어 버려 많이 움직이게 되면 결국 저 부위에서 단선이 나게 됩니다.

금속판은 떼어 보면 이렇게 단선 난 걸 볼 수 있습니다.

경통 제거 후의 모습니다.

위로 올라온 부분에 검은색 나사가 3개 있는데 이걸 제거하면 안쪽 랜즈 뭉치가 빠져나옵니다.

랜즈 뭉치에 보면 흰색과 검은색 나사가 3개씩 박혀 있습니다.

이걸 제거하면 조리개 쪽을 볼 수 있습니다.

사진에 보듯이 조리개 회로와 모터가 있고 제가 가진 랜즈는 type 1 이내요

알리에서 뒤져 보면 부품을 구입할 수 있는데 가격이 여러 가지입니다.

전 저렴할걸 주문했는데 원래 제품은 한쪽에 접착제가 붙어서 나오는듯 합니다.

주문하고 한 20일 지나니 부품이 도착했습니다.

납땜으로 원래 케이블 떼어내고 알리에서 구입한 케이블로 교체하고 조립에 들어갑니다.

항상 하는 말 조립은 분해의 역순....

근데 이게 엄청 어렵습니다.

하야간 조립 완성....

사실 말은 쉽게 했지만 5번인가 재조립했습니다.

처음엔 조립했는데 줌 영역이 40-75 정도만 움직입니다.

그래서 다시 뜯어서 조립했는데 포커싱이 안잡힙니다.

그래서 다시 뜯어 조립했는데 이번에 조리개가 0.0

이번에는 사진에 안 나온 제일 아래 경통 부분까지 완전히 뜯었는데 제일 아래 부분은 뜯지 마세요.

저도 다시 조립하느라 엄청 고생했습니다.

몇 번 뜯어보니 이제 익숙해서 금세 분해 조립할 경지에 이르렀네요.

최종적으로 정상적으로 조립 성공...

조립 후 테스트 샷입니다.

요건 광각

요건 망원...

잘 작동합니다.

근데 포커싱 기어가 힘이 없네요.

오토포커싱이 되긴 하는데 모터가 힘이 없네요...

이것으로 자가 수리기를 올립니다.
