마란츠 CD7300 No Disk error 수리

요즘은 CD 플레이어를 잘 안쓰는지 모르겠지만 마란츠 CD7300은 그래도 나름 괜찮은 CD 플레이어 입니다.

이놈이 어느날 디스크를 넣어도 No DISK error 가 뜨면서 스핀들이 아에 돌지를 안내요.

원인은 처음에는 모터가 나간줄 알았는데 저 에러는 대부분 픽업의 레이져 출력 부족으로 발생하는 에러입니다.

그러니 픽업을 교체해주면 해결 됩니다.

다행이 CD7300은 픽업을 쉽게 구할 수 있습니다.

픽업교체를 위해 일단 케이스를 열고 CD 구동부를 떼어내야 합니다.

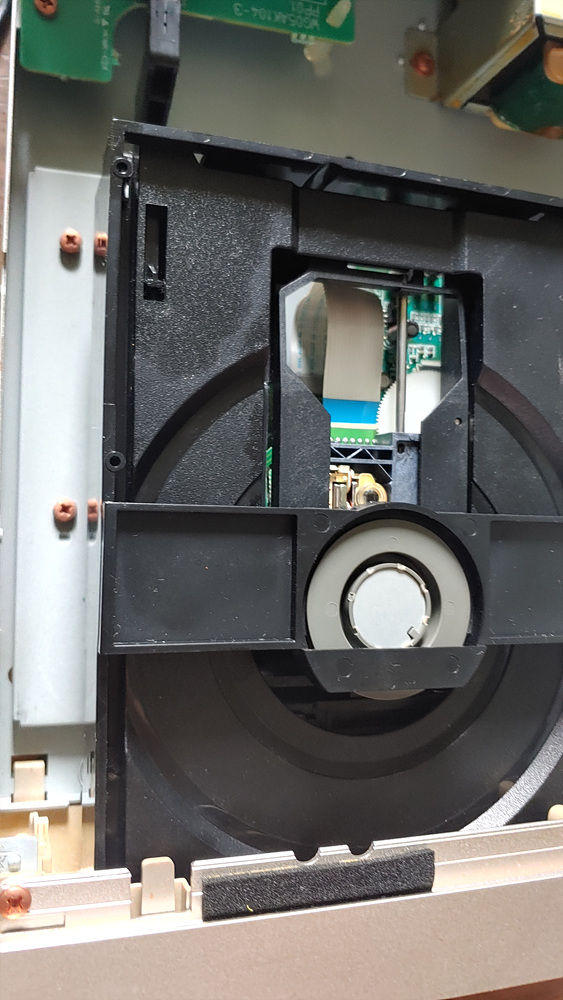

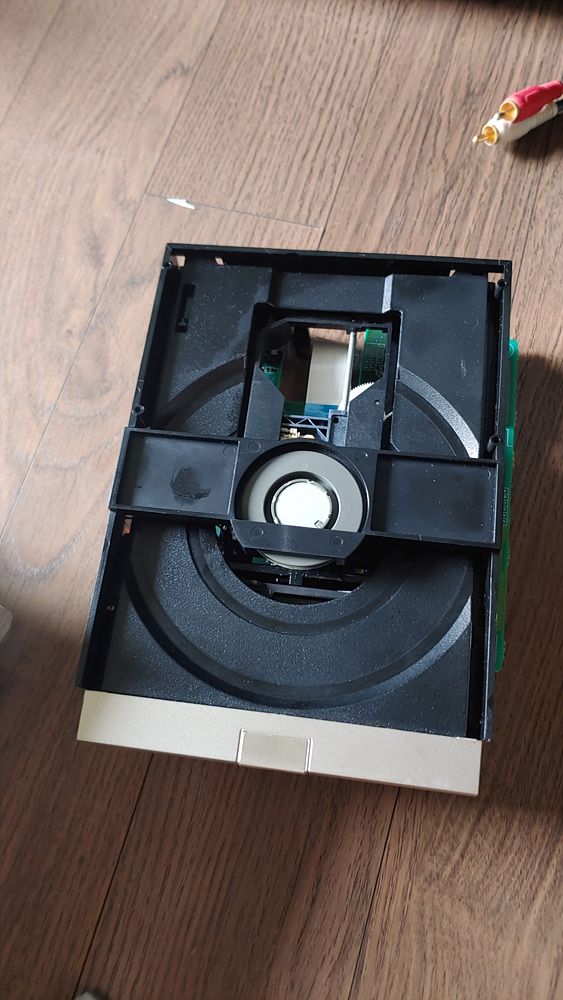

사진에 보이는 부분인데 우측에 있는 flexible 케이블을 제거하고 좌우에 있는 나사 4개를 풀어줍니다.

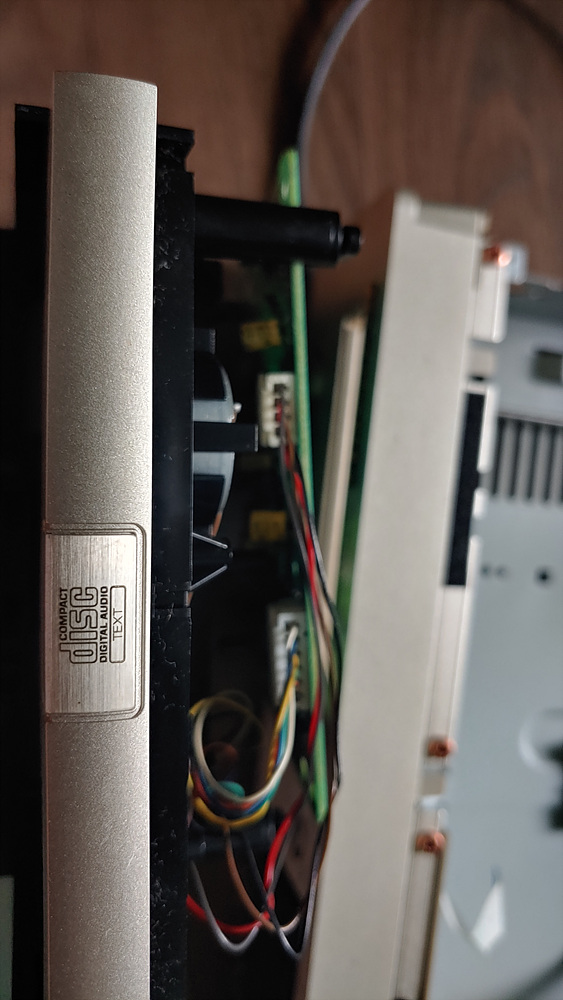

그리고 전면의 스위치 버튼을 빼네면 CD 구동부와 밑에 PCB 까지 같이 분리할 수 있습니다.

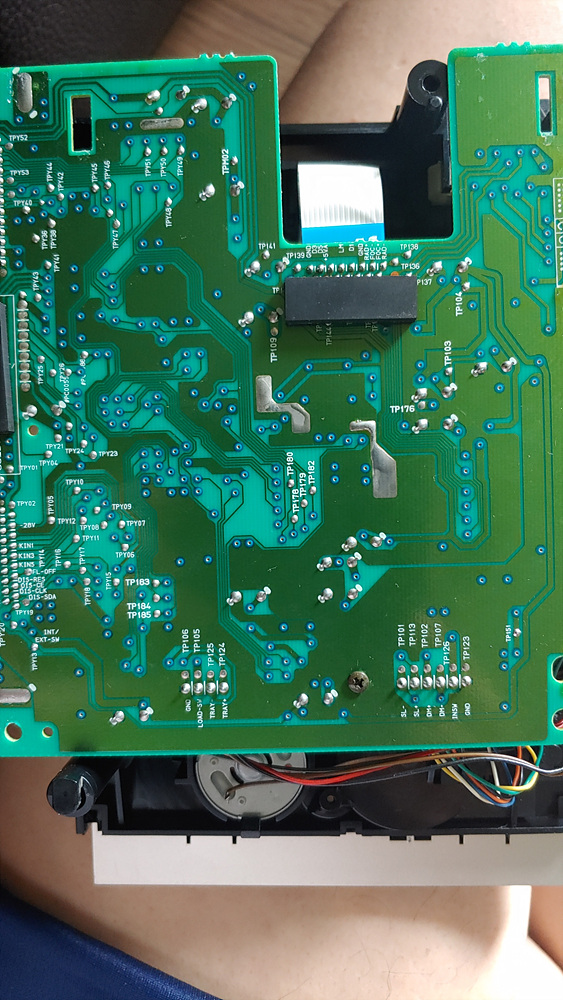

PCB 중앙에 보면 작은 나사가 하나 있는데 이걸 제거하면 PCB는 분리가 되고

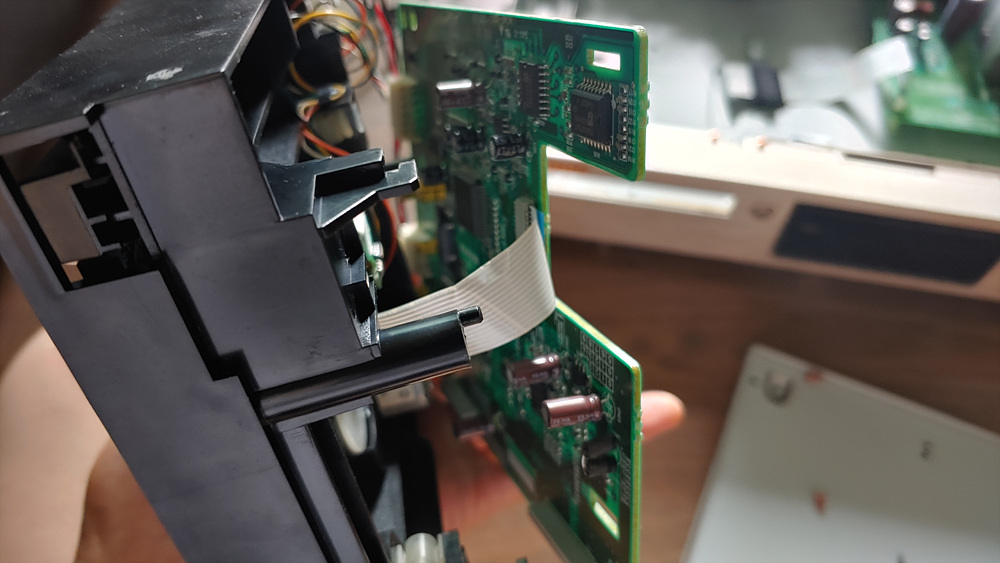

PCB와 구동부와 연결된 커넥터 2개를 제거하고 중앙에 있는 플렉서블 케이블도 제거하면 완전히 분리가 됩니다.

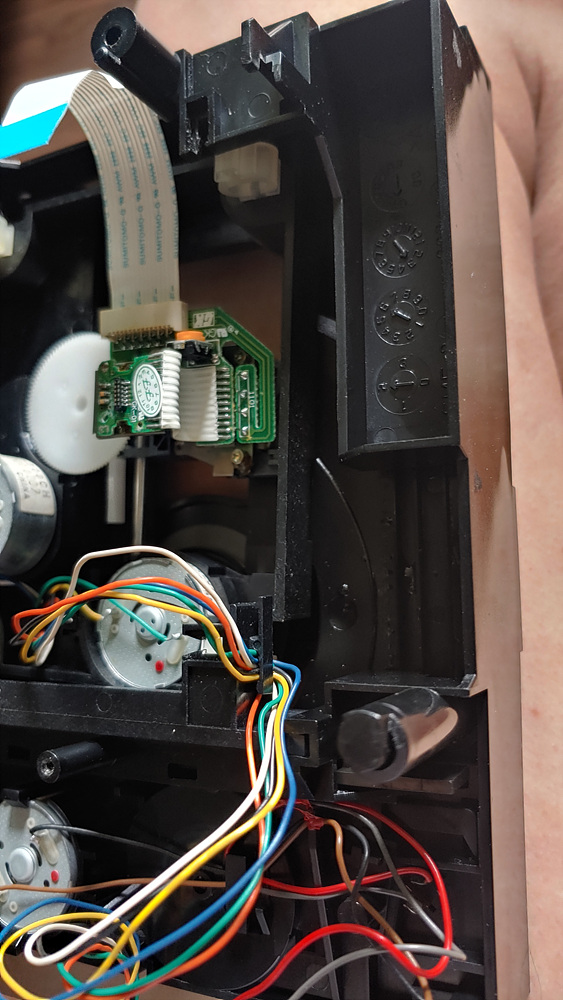

저기까지 제거하면 pick up이 보이는데 픽업 어셈블리는 CD 구동장치 전체와 하얀 고무 같은 것으로 연결되어 있는데

구동장치 부분과 연결된 고무부분을 밀어서 픽업 어셈블리만 분리할 수 있습니다.

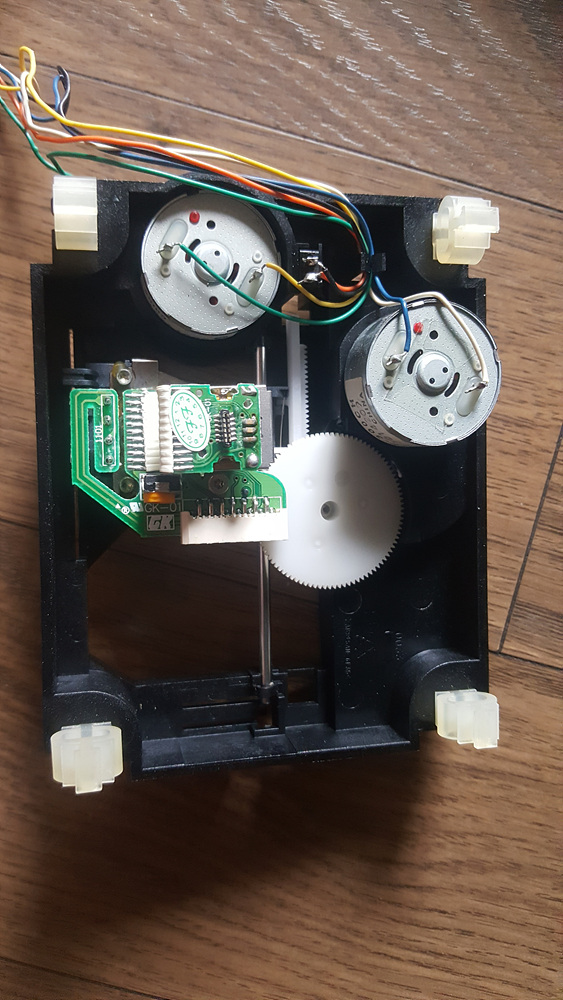

픽업 어셈블리는 아래와 같은 모습을 하고 있는데 여기서 픽업을 분리해야하는데 중앙에 보면 금속 바가 있는데

이걸 빼네어야 픽업이 분리가 됩니다.

저 중앙의 바는 어셉블리 뭉치에 보면 노치같은게 있는데 이걸 살짝 들어주면 제거할 수 있습니다.

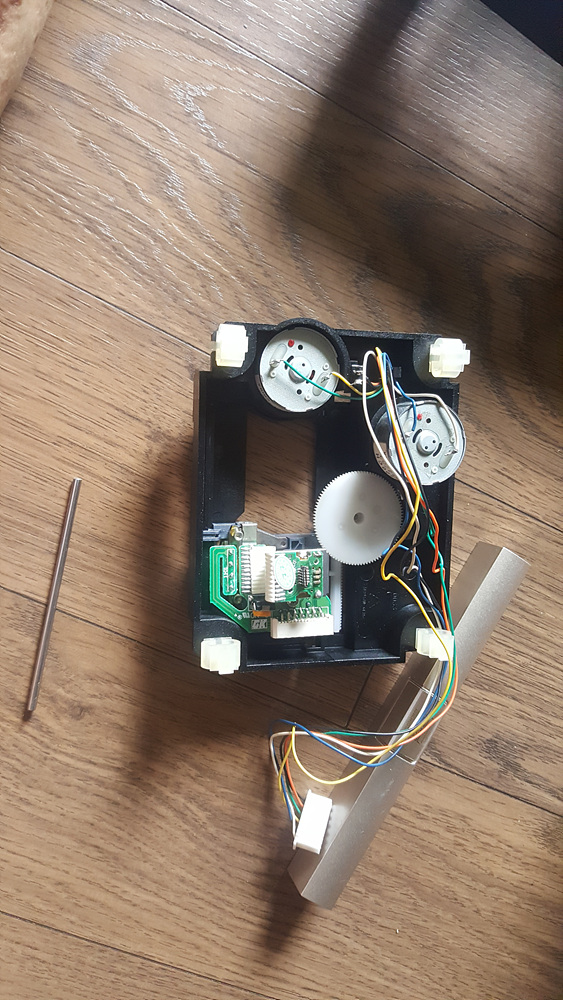

요렇게 빠져 나옵니다.

막대를 뻬어내면 픽업을 들어낼 수 있습니다.

교체할 픽업 뭉치 입니다.

픽업을 다시 고정하고 조립하기 전에 반듯이 해야하는 것이 있는데

사진에 붉은색 화살표로 표시된 부분에 있는 땜납을 제거해야 합니다.

픽업을 교체한 픽업 어셈블리 모습입니다.

나머지는 다시 역순으로 조립하면 됩니다.

이 사진에도 땜납이 제거가 안되어 있는데 받듯이 제거하세요.

 조립하고 테스트 해보니 잘되네요..

마란츠 뿐만 아니라 대부분의 CD 플레이어의 NO DISK error는 대부분 픽업을 교체하면 해결됩니다.
