카메라로 인물사진을 많이 찍다 보니 새로 그립은 거의 필수처럼 사용됩니다.

세로그립을 장착하면 인물촬영시 수평잡기도 용이한 점도 있고

배터리가 거의 다 사용해 갈 때는 하나의 배터리로는 촬영이 안되지만

세로 그립에 두개를 넣으면 촬영이 가능하기 때문에 배터리도 더 오래 사용할 수 있는 장점이 있습니다.

그런데 제가 가진 카메라가 3대라 3개의 세로 그립을 사용하는데

3개 중 두 개가 세로 그립이 없이 바로 장착하면 배터리 충전 상태가 full로 나오는데

세로그립 장착하고 배터리를 넣으면 눈금 한 개 정도만 나오거나 배터리 부족으로 나와

촬영에 어려움을 겪어 잘 사용하지 않게 되었습니다.

처음에는 배터리와 세로 그립 사이에 접점이 안 좋아서 그런 줄 알았습니다.

그러다가 테스터기로 측정해보니 보드에 뭔 문제가 있다는걸 알았습니다.

배터리에 직접 측정하면 8.0V 나오는데 이걸 세로 그립 장착 후 측정하면 전원 출력 단자에서 7.3V 정도가 나옵니다.

당연히 카메라는 배터리 전원이 부족하다고 표시되겠죠.

일단 분해를 시작했습니다.

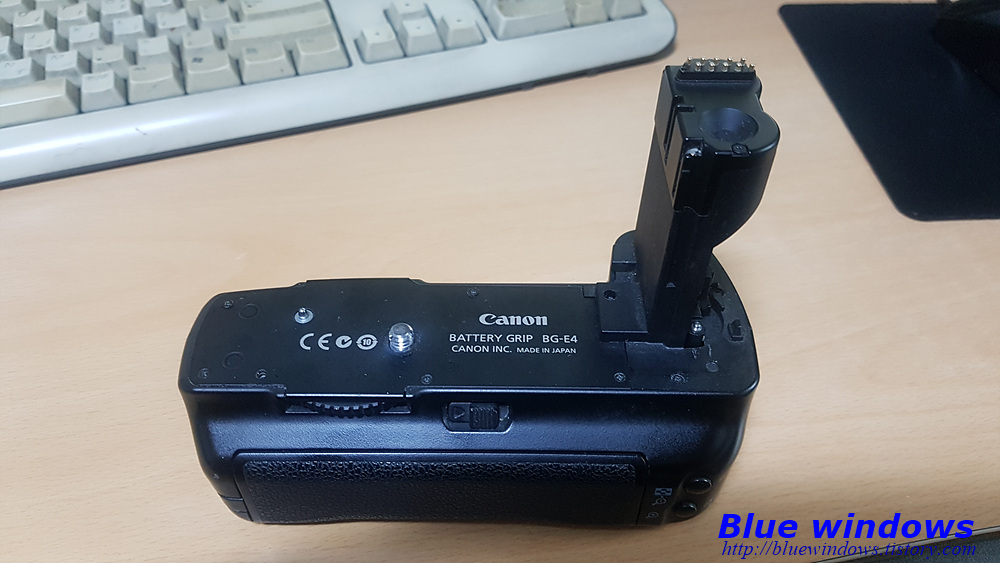

캐논 마크가 있는 철판 위에 있는 여러 개의 볼트와 세로그립 부분 쪽에 있는 4개의 볼트를 풀어 줍니다.

첫 번째 뚜껑과 우측 연결부를 제거하면 이런 모양이 됩니다.

사진상에는 없는데 풀어준 후 세로그립 중 카메라 쪽에 삽입되는 연결부를 조심스럽게 들면 전원 연결선과

접점 연결을 위한 flexible 케이블이 나오는데 조심스럽게 제거하여 주면 아래 사진과 같이 됩니다.

전원 연결선은 위쪽 방향으로 잡아 당기면 빠지고 flexible 케이블은 연결부분의 흑갈색 부분을 위로 올려야 빠집다.

다음은 사진상에 보이는 하얀색 볼트를 풀어 줍니다.

그다음 뒤집어서 중앙에 플레이트를 부착하기 위한 4개의 나사도 풀러 줍니다.

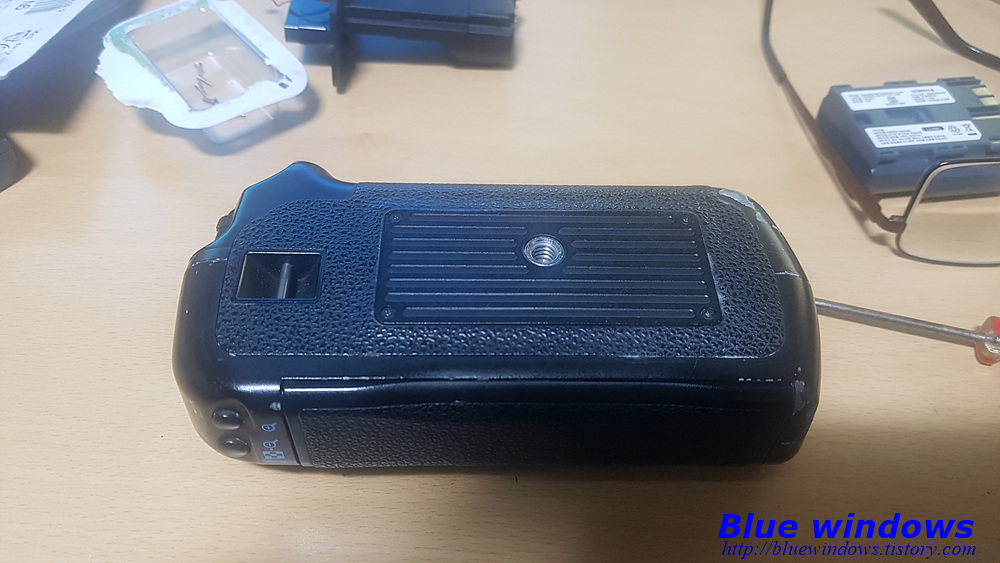

그리고 마지막으로 세로그립 바닥의 가죽을 떼어내어야 합니다.

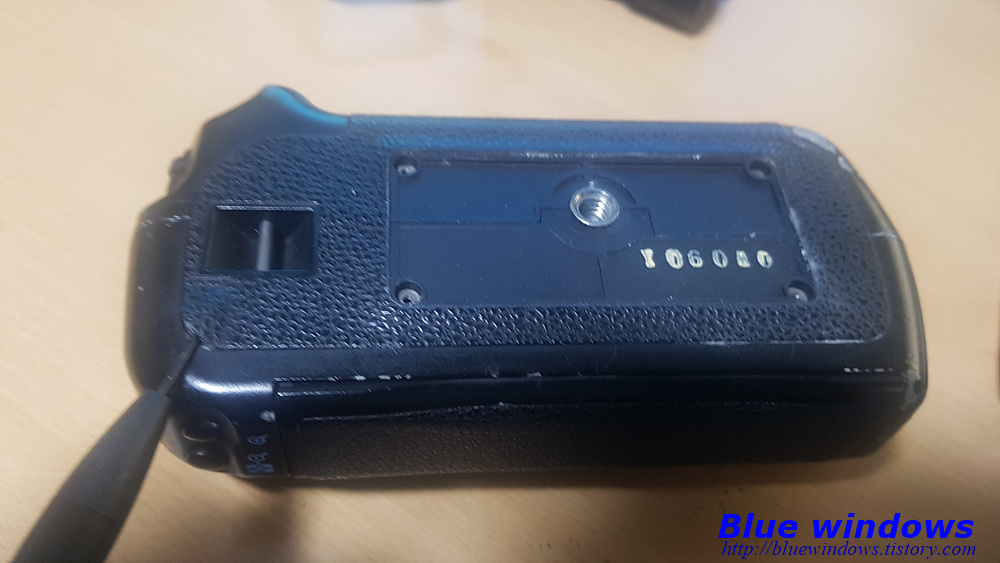

작은 드라이버를 집어 넣어 조금씩 떼어내면 쉽게 떨어집니다.

가죽 아래 있는 나사 4개를 제거합니다.

그리고 좌우로 잡아당기면 이렇게 떨어집니다.

사진상 pcb 우측에 상단에 보이는 하얀색 단자가 전원 단자이고 위에서 내려온 전선이 연결되는 곳인데

저 부분에서 전압을 측정해도 전압이 낮게 나옵니다.

무슨 이유인지는 모르겠으나 pcb 회로상에 무슨 문제가 있는듯합니다.

이걸 고치려면 PCB 자체를 교체해야 하기 때문에 좀 더 간단한 방법을 생각했습니다.

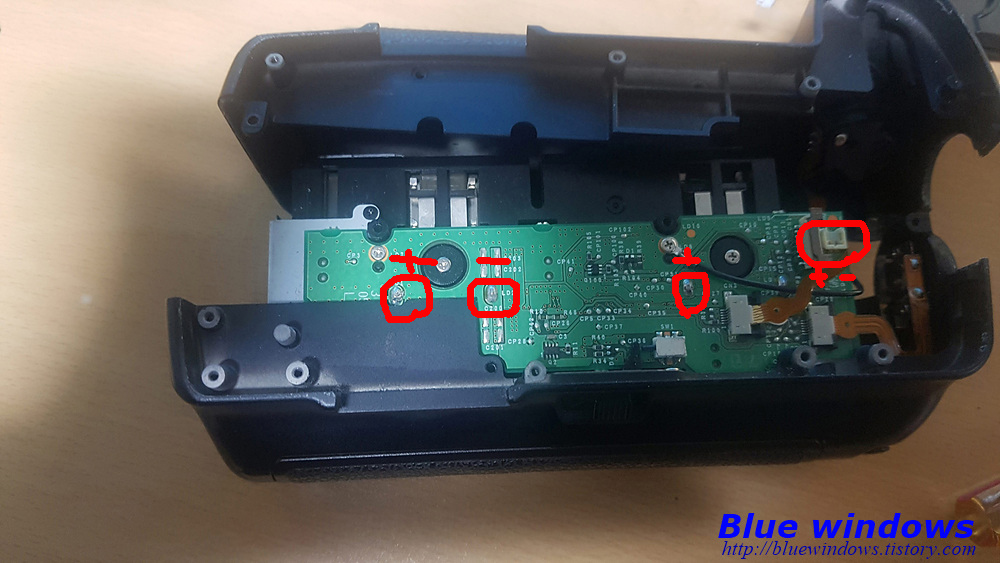

아래 사진에 동그라미 처져 있는 부분(우측 상단 제외)이 배터리와 연결되는 전극입니다.

- 접점은 공동이고 + 접점은 두 군대가 있습니다.

제 개조 포인트는 배터리에서 나오는 전원을 PCB를 거치기 않고 바로 세로그립 출력 접점 쪽으로 보내는 것입니다.

그래서 배터리 둘 다 사용하는 건 포기하고 좌측 배터리실만 사용하기로 하고

좌측에 +, - 단자에 전선을 직접 납땜했습니다.

납땜 후 1차적으로 조립을 한 상태입니다.

저 전선을 세로그립 접촉 부위로 직접 보내서 출력 전극에 연결을 합니다.

세로그립 접촉부 위쪽에 두 개의 나사 있는 나사를 푸르면 전원 전극과 컨트롤 전극을 연결하는 flexible PCB가 보입니다.

여기서 아래쪽 배터리 실과 직접 연결된 전선을 출력 전극과 납땜으로 연결해줍니다.

이렇게 하면 배터리 전압 강하 없이 전기를 카메라에 공급할 수 있고.

또한 PCB에서 전기가 공급되어 세로그립의 컨트롤 기능도 정상적으로 사용할 수 있게 됩니다.

마무리하고 테스트해보니 아주 잘 작동합니다.

세로그립 정상 전압이 출력 안 되는 증상이 있으신 분들은 이런 방법으로 수리해보세요.
