2CR5 배터리 카드리지 만들기

예전에  필름 카메라에 주로 사용했던 배터리는 CR123A와 2CR5가 대표적이다

CR123A는 3V이고 2CR5 6V인데 2CR5는 가격도 8000원 정도로 비싸고 택배비 포함하면 만원 넘게 주어야 구입할 수 있는 반면

CR123A는 벌크 제품은 2000원이 조금 넘는 가격에 구입이 가능합니다.

2CR5는 대표적으로 파나소닉거 처럼 생긴 게 있고 산요형태로 되어 있는 게 있는데

카드리지를 만들려면 파나소닉거 처럼 생긴 걸 이용하셔야 합니다.

실제로 2CR5는 두개의 전지가 들어 있는데 이게 CF123A와 크기가 동일합니다.

먼저 못쓰는 파나소닉타입 2CR5 카드리지 내부의 전지를 뺀지 같은 걸로 잡고 비틀어 잡아당기면 빠져나오는데

이게 전지 사이와 카드리지 외부 전극 사이가 스팟 용접이 되어 있습니다.

위쪽은 가능하면 니켈 스트립이 많이 남아있도록 잘 잘라 줍니다.

카드리지를 만들기 위해서는 스프링이 필요하기 때문에 이런 건전지 케이스를 준비한 다음

니퍼 같은 걸 이용해 스프링을 분리해 냅니다.

이런 스프링이 2개 필요한데 한 개는 그래도 사용하고 하나는 아래 부분을 펴서  카드리지 아래에 고정시켜야 합니다.

스프링 한쪽을 늘려 + 전극이 되도록 하고 반대편 스프링 부분은 - 전극이 연결되도록 준비하고 그루건을 이용해 고정해 줍니다.

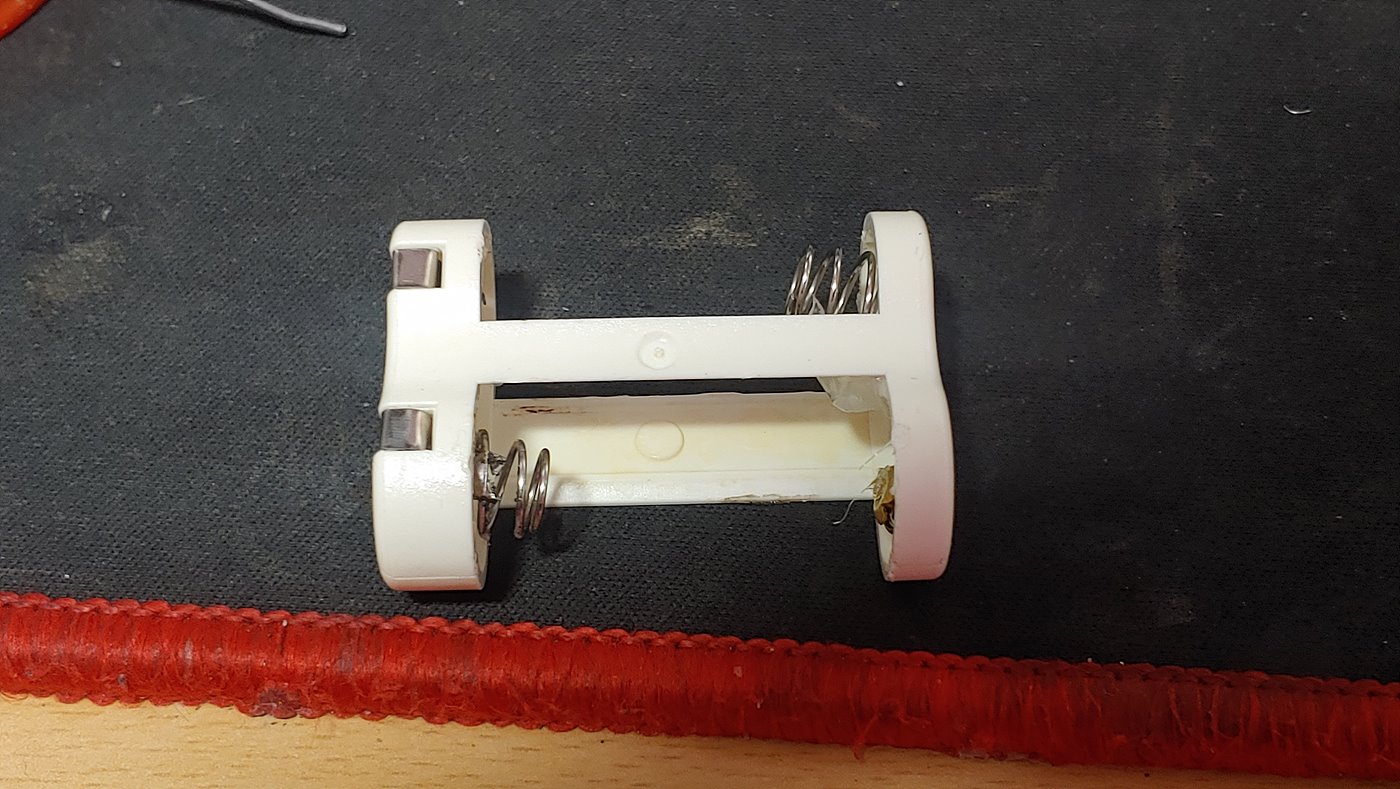

나머지 스프링 하나는 위쪽의 니켈판과 납땝으로 고정시켜 주면 아래 같은 카드리지 형태가 됩니다.

이제 작업이 끝났으니 CR123A 전지를 끼워줍니다.

사실 낄때 잘 안 들어가서 카드리지 아래 부분은 조금 깎아냈습니다.

전지 두 개를 끼운 후 완성된 모습입니다.

테스트기로 측정해 보니 전압이 잘 나오네요...

이상 2CR5 카드리지 만들기였습니다.
